P&H - Nakajima A6M2-N

Nakajima A6M2-N / Navy Type 2 Interceptor/Fighter-Bomber / Rufe

- Avião de caça-intercetor - Japão (1942) -

Nakajima A6M2-N
FonteThe original uploader was Felix c at English Wikipedia., Public domain, via Wikimedia Commons

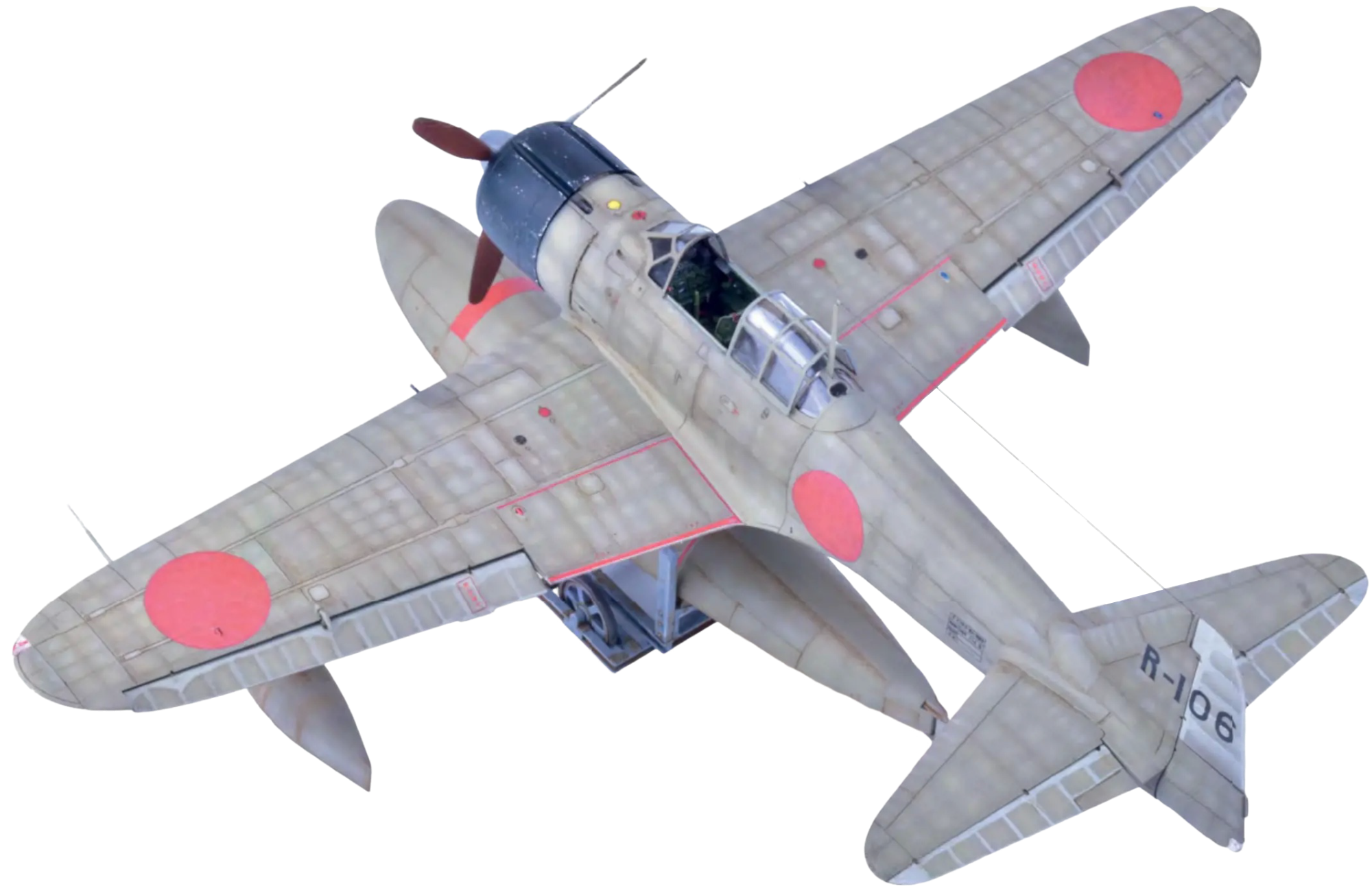

  Nakajima A6M2-N (Rufe) Nakajima A6M2-N (Rufe)
  Eduard (Dual Combo) 1:48 - Ref: 11171 Eduard (Dual Combo) 1:48 - Ref: 11171




RESUMO HISTÓRICO


O avião Nakajima A6M2-N (Navy Type 2 Interceptor/Fighter-Bomber) foi um avião monolugar de caça e interceção naval japonês desenvolvido pela Nakajima Aircraft Company e utilizado durante a 2ª Guerra Mundial. Entre as forças aliadas era conhecido pelo nome de código "Rufe",

O A6M2-N era uma variante anfíbia do famoso caça Mitsubishi A6M Type 0 e foi desenvolvido pela Nakajima principalmente para apoiar operações anfíbias e defender bases remotas. Para isso tinha como principal característica a capacidade de operar tanto a partir de porta-aviões como de poder ser equipado com flutuadores e ser convertido em hidroavião. Essa versatilidade tornou-o particularmente valioso para a Marinha Imperial Japonesa, que procurava aprimorar as suas capacidades de projeção de poder nas vastas áreas do Pacífico.

O Rufe partilhava muitas características de design e fabrico com o A6M Zero, incluindo a sua estrutura aerodinâmica (baseada na fuselagem do A6M-2 Model 11, com uma cauda modificada e flutuadores adicionados), o motor e o armamento.  Assim, não é de estranhar que apresentasse um desempenho notável em termos de manobrabilidade e velocidade.

O armamento era constituído por duas metralhadoras de 7,7 mm e dois canhões de 20 mm o que proporcionava uma potência de fogo adequada para combates aéreos.

O primeiro voo foi realizado a 7 de dezembro de 1941 e a entrada ao serviço ocorreu no ano seguinte e foi inicialmente utilizado em ações defensivas nas operações das Aleutas e das Ilhas Salomão. Posteriormente, o Rufe foi frequentemente utilizado em missões de patrulha marítima, escolta de comboios e reconhecimento ao longo das rotas navais japonesas e em caso de necessidade podia aterrar na água e ser recuperado por navios de resgate.

Apesar de suas capacidades, o Nakajima A6M2-N tinha algumas limitações, como a sua vulnerabilidade a ataques inimigos sobretudo enquanto pousava ou descolava da água.

A produção total do Nakajima A6M2-N foi relativamente limitada em comparação com outros aviões japoneses da época já que somente foram construídos 327 exemplares, incluindo o protótipo original.



Nakajima A6M2-N

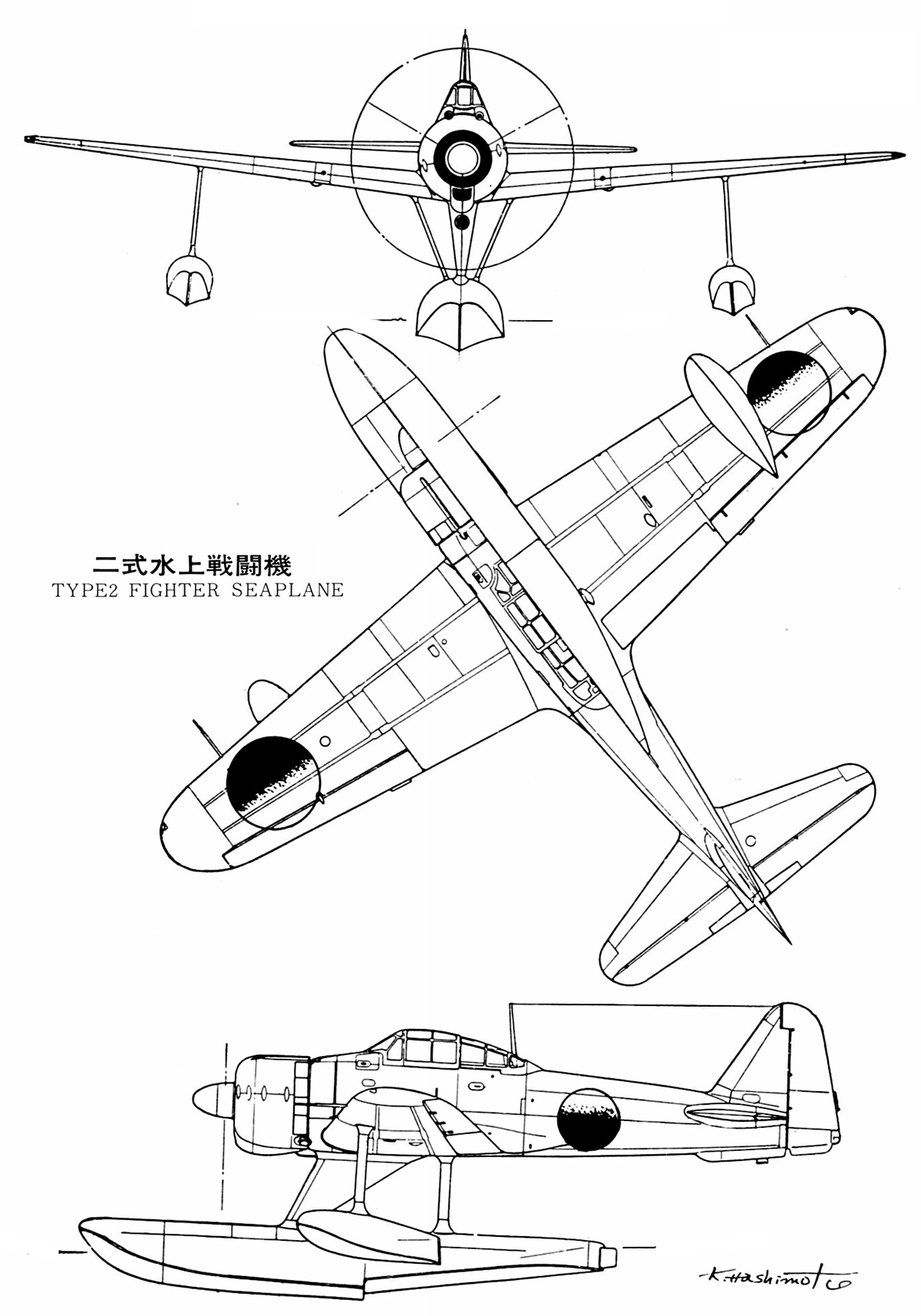

Esquema B&W: Nakajima A6M2-N -3 views, via airwar.ru




ESPECIFICAÇÕES


DESCRIÇÃO

País de origem Fabricante
Japão Nakajima Aircraft Company
Tipologia de missão / Função
Avião de caça-intercetor/ Bombardeiro ligeiro
Projeto antecedente Desenvolvido em
Mitsubishi A6M Zero
1º voo Introduzido
7 de dezembro de 1941 1942
Período de produção Aposentado

Projetista Quantidade produzida
  327 aparelhos
Custo unitário Variantes

Período histórico
2ª Guerra Mundial

CARACTERÍSTICAS GERAIS - Nakajima A6M2-N

Comprimento Envergadura Altura Superfície alar
10,1 m (33.2 ft) 12 m (39.4 ft) 4,3 m (14.1 ft) 22,44 m² (241.5 ft²)
Peso vazio Peso carregado Peso máximo à descolagem Teto máximo
1 912 kg (4 215 lb) 2 460 kg (5 423 lb) 2 880 kg (6 349 lb) 10 000 m (33 000 ft)
Velocidade Máxima (Vno) Velocidade de cruzeiro Autonomia bélica Autonomia (MTOW)
435 km/h (270 mph, 235 kn) a 5 000 m 296 km/h (184 mph, 160 kn) 1 148 km (713 mi, 620 nmi) 1 783 km (1 108 mi, 963 nmi)
Regime de subida Carga alar Potência/Peso Alongamento
 m/s  Kg/m²  kW/Kg
Tripulação / Capacidade
1 - Piloto
Motorização
1 motor de pistão radial Nakajima NK1C Sakae 12 de 14 cilindros, refrigerado a ar com uma potência de 940 cv/hp (940 kW) na descolagem
Hélices
Hélice metálica de 3 pás de velocidade constante
Armamento / Carga bélica
Metralhadoras / Canhões
2 metralhadoras Tipo 97 de 7,7 mm (0,303 in) na fuselagem dianteira
2 canhões automáticos Tipo 99 Mark 1 de 20 mm (0,787 in) nas asas
Foguetes / Misseis / Bombas
2 bombas de 60 Kg (132 lb)




PLANE ART


400 PX   400 PX




PROFILES


400 PX   400 PX




PRINCIPAIS UTILIZADORES


Japão França




AVIÕES DE COMPARÁVEL TIPOLOGIA E PERÍODO


188x141 px
Bernard H 110 Dewoitine HD.780 Grumman F4F-3S Wildcatfish Kawanishi N1K1 Kyōfū
Loire 210 Supermarine Spitfire floatplanes




INFORMAÇÃO ADICIONAL / FONTES


Sites e Blogs
Wikipedia-Eng

Bibliografia - Livros


Bibliografia - Revistas
